Урок 1. Общее устройство компьютера

Настоящая книга посвящена рассмотрению железа – так в народе называют веществен­ную составляющую компьютеров (или Hardware - аппаратное обеспечение), в отличие от программной части функционирования компьютеров (или Software - программное обеспе­чение). Стандартная комплектация домашнего персонального компьютера показана на рисунке ниже.

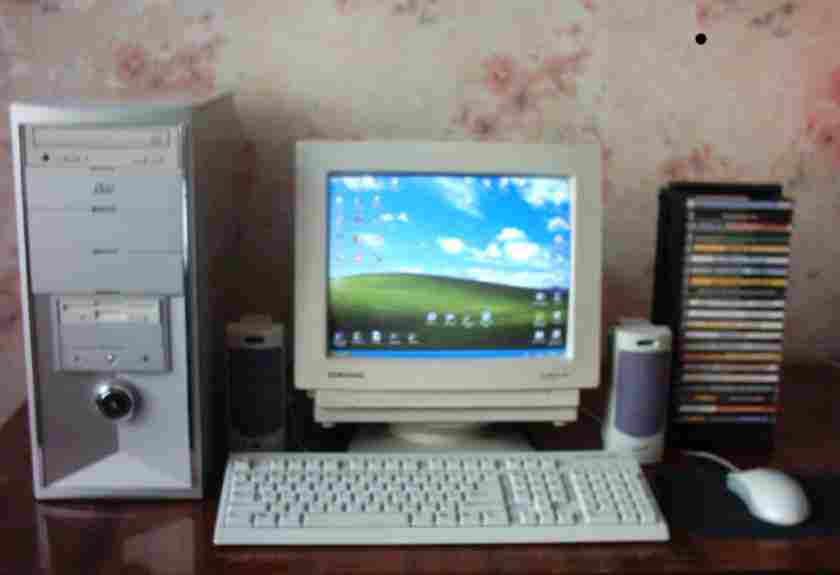

Общий вид стационарного компьютера


Из чего состоит аппаратная часть персонального компьютера? Прежде всего, из сис­темного блока, внутри которого расположены внутренние устройства и внешних уст­ройств, подключаемых к системному блоку с помощью информационных кабелей или устанавливающих с ним связь по беспроводным информационным каналам (с помощью инфракрасного излучения, радиоволн и т.д.).

К внешним устройствам относятся те, которые находятся вне системного блока. К ним относятся: клавиатура, мышь, дисплей, могут быть и другие устройства: принтер, внешний модем, сканер и другие устройства.

К внутренним устройствам относятся системная плата (в народе называемая материн­ская или просто «мать»), центральный процессор, оперативная память, блок питания, жесткий диск, ранее устанавливался накопитель на гибких дисках, накопитель на CD-ROM дисках и (или) накопитель на DVD дисках, звуковая плата, видеоплата, динамик, а также некоторые другие дополнительные устройства, вставляемые в так называемые слоты расширения - сетевые карты, телевизионные карты и т.д. На рисунке ниже показано стандартное расположение внутренних устройств в системном блоке.

Устройства внутри системного блока


Материнская плата, процессор, оперативная память, видеоплата, звуковая плата, карты расширения, жест­кий диск и динамик находятся внутри системного блока, не видны пользователю, точнее, не имеют выхода на переднюю панель системного блока.

Далее коротко рассмотрим основные компоненты.


Внутренние устройства.

Корпус компьютера используется для установки в нем основных устройств, предо­хранения их от пыли и других внешних воздействий, а также в некоторой степени защи­щает пользователя от электромагнитного излучения компонентов, которые в нем нахо­дятся. На передней панели помещены индикаторы и кнопки, на нее лицевой стороной вы­ходят также некоторые внутренние устройства (накопители для гибких дисков, DVD-RW дисков).

Блок питания предназначен для преобразования переменного электрического тока напряжением 220 вольт в постоянный ток меньшего напряжения и питания им устройств, находящихся внутри системного блока. Как правило, этот блок поставляется вместе с сис­темным блоком, но его можно купить и отдельно. Системный блок имеет на задней сто­роне разъемы для подключения к источнику питания (электророзетке или сетевому фильтру), в некоторых моделях - разъем для подключения электропитания к монитору на 220 вольт (если монитор имеет электронно-лучевую трубку) и переключатель на разное входное напряжение – 110 или 220 вольт. Внутри системного корпуса расположены провода, которые выходят из блока питания и подклю­чаются к внутренним устройствам.

Материнская плата служит для взаимосвязи информационных потоков между раз­личными компонентами компьютера. На ней установлены центральный процессор, оперативная память, микросхема Bios, в ряде случаев – собственный вентилятор для охлаждения центрального процессора, а также разнообразные разъемы (для подключения внешних для платы вентиляторов, подключения последовательных и параллельных портов, плат расширения и так далее). Кроме того, в последнее время на материнскую плату стали монтировать встроенные сетевые, звуковые и видео – подсистемы, а также собственный динамик - пищалку.

Центральный процессор. Процессор, который можно назвать мозгом компьютера, выполняет основные операции. Процессоры могут быть: 86, 286, 386, 486 (серии х86), Pentium, Pentium ММХ, Pentium Pro, Pentium II, Pentium III, Pentium IV, Atom, Pentium Dual 2 Core, Pentium i3, Pentium i5, Pentium i7 – производства фирмы Intel, а также других компаний, например, AMDAthlon XP, Athlon 64 и др. Раз­личие между ними состоит в производительности. Чем выше у процессора тактовая час­тота, тем выше производительность вашего компьютера (хотя не всегда, например, на производительность влияет объем кэш-памяти первого и второго уровней, а также струк­тура обработки информации, к примеру, технология эмуляции вто­рого процессора Hyper-Threading). На производительность также влияет наличие ядер; двух или трехядерный процессор работают намного быстрее, чем одноядерный.

Тактовая частота определяет, сколько операций в се­кунду может выполнять процессор. Для более ранних видов процессоров (например, 286) одна команда выполнялась за несколько тактов. В современных за один такт выполняется несколько операций.

Оперативная память. После включения компьютера, данные с жесткого диска пере­носятся в оперативную память, и процессор работает с ними. Если бы не было этого вида памяти, то процессор работал бы только с жестким диском и каждое данное приходилось бы записывать и считывать с него. При этом скорость работы резко бы снизилась, так как система находилась бы в ожидании операций ввода/вывода. При наличии оператив­ной памяти, которая работает со скоростью, близкой к скорости обработки данных про­цессором, производительность компьютера повышается. Чем больше размер памяти, тем меньше обращений к диску, тем быстрее будет работать компьютер.

Главной характеристикой памяти является ее размер, который измеряется в гигабай­тах. Может быть установлено 0,5, 1, 2, 3, 4 и т. д. гигабайт в системе. Часто для повышения производительности дешевле увеличить размер оперативной памяти, чем менять процессор на более высокую частоту.

Для того чтобы ускорить вычисления и не ждать, пока данные придут из оперативной памяти или необходимо записать в нее данные, в процессоре имеется более производительная кэш-память, которая различается объемом. Наличие кэш-памяти может довольно значи­тельно увеличить производительность компьютера.

В системном блоке также находится динамик, который обычно поставляется вместе с корпусом. Основная функция динамика – подача звуковых сигналов после включения компьютера и в случае его неисправности. Как правило, в других случаях он используется довольно редко. Для работы со звуком предназначена звуковая плата.

Звуковая плата. Эта плата обрабатывает звуковые данные, которые поступают из оперативной памяти. Данные могут поступать также из устройства считывания DVD-ROM дисков при проигрывании музыки. После обработки данные пересы­лаются на динамики, магнитофон или другие устройства.

Видеоплата обрабатывает данные для дисплея (монитора). Для программ, которые ра­ботают с двухмерными или трехмерными изображениями, обработку видеоданных для дисплея может взять на себя специальный процессор, находящийся на видеоплате, что разгрузит основной процессор. Качество изображения при этом обычно резко повыша­ется.

Одной из главных характеристик является размер видеопамяти платы. Он может иметь 1, 2, 4, 8…. 64, 128, 256 512 1024 и более мегабайт (обычно 0.5 – 1 Гигабайт). Чем больше памяти, тем быстрее проводится обработка данных.

  Жесткий диск. Данные в компьютере хранятся на жестком диске. При выключении электропитания информация на жестком диске сохраняется. Одним из основных парамет­ров является ёмкость диска, которая измеряется в гигабайтах (Один гигабайт равен при­мерно одному миллиарду байт. В байте хранится один символ). Диск может иметь ём­кость от 8 гигабайт до 4 терабайт (1 терабайт равен 1024 гигабайт). Более старые диски имеют ём­кость, измеряемую в мегабайтах (один мегабайт равен примерно одному миллиону байт).

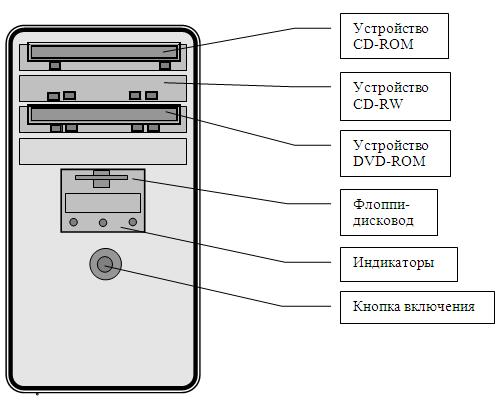

Теперь рассмотрим устройства, выходящие на переднюю поверхность системного блока (см. рис.ниже).

Пример передней панели системного блока



Вид гибкого диска

Накопители на гибких дисках. На переднюю панель корпуса компьютера, как пра­вило на устаревших компьютерах, лицевой стороной выходит устройство для работы с гибкими дисками размером 3,5 дюйма (рисунок справа). Дискеты 5 1/4 дюйма давно вышли из употребления и нами практически рассматри­ваться не будут, хотя многие принципы их работы такие же, как и для 3,5 дюймовых. От­метим, что в современных компьютерах уже давно отказались от исполь­зования и 3.5 дюймовых накопителей ввиду незначительного объема записываемой информации.

Гибкий диск 3,5 дюйма (далее просто дискета, дискетка) имеет внешний вид, показан­ный на рисунке выше. Данные, записанные пользователем на дискете, можно перемещать от одного компьютера к другому, так как практически на лю­бом компьютере ранее имелось такое же устройство для считывания с гибких дискет.

.Вид оптического накопителя


Условный вид накопителя показан на рисунке выше. Взяв дис­кету, вставьте ее в отверстие для дискеты до упора так, чтобы металлическая пластина была впереди, а стрелка на корпусе дискеты была сверху, и ее острие было направлено внутрь устройства. После этого защитная крышка считывающего устройства встанет на свое первоначальное место. Чтобы вынуть дискету, необходимо нажать на кнопку, распо­ложенную на передней панели накопителя. При этом дискета выйдет из устройства при­мерно на 1/3 ее длины, после чего ее можно вынуть рукой.

На рисунке левый угол дискеты скошен. Это сделано для того, чтобы система могла определить, какой стороной вставлена дискета. Если попробовать вставить дискету обратной стороной, то дискета не будет вставляться в устройство. В этом случае не нужно применять силу, а перевернуть дискету.

На дискете имеется два окошка. На правом окошке с задней стороны расположен переключатель. Если переключатель закрывает окошко, то на дискету можно записывать информацию и считывать ее. Если же защелка открыта, то данные можно только считывать. Обычно переключатель используется для того, чтобы при хранении важных данных случайно на них не записать другую информа­цию, что приведет к их уничтожению, или в качестве защиты от вирусов.

Передня панель устройства считывания гибких дисков


На рисунке выше показан внешний вид передней панели накопителя для флоппи-дисков. Кнопка используется, как уже указывалось, для того, чтобы вынуть дискету. Индикатор начинает светиться, когда с дискетой выполняются операции ввода/вывода, то есть данные записываются на дискету или с нее считываются.

Внешний вид оптического диска

Накопитель для CD (DVD) - дисков работает с CD, DVD дисками разных типов. Внешний вид этих дисков, которые также называются компакт-дисками, одинаков и показан на рисунке справа. CD-ROM (DVD-ROM) диски изготавливаются промышленным способом и на них записать дополнительную информацию нельзя. CD-R (DVD-R, DVD+R) диски позволяют записать на них информацию, но только один раз, хотя можно информацию дозаписать, если на диске имеется свободное место. CD-RW (DVD-RW, DVD+RW) диски позволяют не только записывать на них информацию, но и стирать предыдущую, что позволяют использовать их многократно.

Внешний вид передней панели оптического накопителя

После того, как диск был положен в лоток, снова нажмите кнопку для выдвижения лотка и лоток войдет в устройство. CD (DVD) - диски обычно находятся в коробке или в бумажном пакетике. Откройте коробку. Чтобы достать диск, подведите указательный палец к центру диска и выньте его большим и средним пальцами, после чего положите на лоток рабочей поверхностью вниз, соответ­ственно, название будет наверху. Для того чтобы вставить CD (DVD)-диск, необходимо нажать кнопку на передней панели нако­пителя при работающем компьютере (см. рис.выше.). При этом автоматически выдвинется лоток, на который можно поло­жить диск. В лотке имеется два углубления, так как существуют два формата дисков. Один из них, поменьше, используется редко, хотя иногда показывается в фантастических фильмах. Диски такого формата вставляются в меньшее углубление. Диск второго типа, наиболее распространенный, кладется в большую выемку, рабочей поверх­ностью вниз, а нарисованным изображением - сверху. После того, как диск был положен в лоток, снова нажмите кнопку для выдвижения лотка и лоток войдет в устройство.

Иногда при нажатии на кнопку, лоток остается на месте. Для того, чтобы выдвинуть лоток, можно воспользоваться отверстием для принудительного открытия лотка. Для этого, разогните скрепку, конец ее вставьте в это отверстие и немного нажмите. Лоток выйдет из накопителя.

На тыльной стороне диска находится его название или другая информация. Противопо­ложная сторона является рабочей и ее нежелательно трогать руками. При очистке CD (DVD) -дисков от пыли тряпочкой мягко проводят перпендикулярно дорожкам записи от внут­реннего отверстия к внешнему краю.

CD (DVD)-диски бывают двух типов. Первый – это диски с записью текстовой, графической и другой информации, как правило, с программами или текстом. Второй тип - музыкальные диски, используемые в лазерных аудиопроигрывателях и их также можно использовать для проигрывания на устройстве считывания CD(DVD)- дисков (далее устройств CD) на компь­ютере. Звук при этом можно прослушивать через наушники или из колонок. Штекер на­ушников вставляют в специальное отверстие на лицевой поверхности накопителя. Для увеличения/уменьшения громкости наушников используется регулятор, который распо­ложен около отверстия для штекера. Световой индикатор работает при считывании ин­формации с диска. Так как считывание происходит скачками, то индикатор может мигать.

Внешний вид передней панели оптического накопителя

Внешний вид DVD-накопителей аналогичен накопителю считывания с CD-ROM дисков. Передняя панель накопителя CD-RW показана на рисунке выше.

Индикаторы передней панели системного блока

Кнопки на системном блоке. Кроме вышеуказанных устройств, на передней панели системного блока, как правило, находятся клавиши Reset, Power, как показано на рисунке выше, на устаревших блоках может быть – клавиша Turbo, замок для ключа и индикатор. В последнее время про­изошел переход на стандарт АТХ, в котором отсутствуют замок для ключа, кнопка Turbo и индика­тор системной частоты. Таким образом на современном системном (и в моноблоке), как правило, находится только кнопка включения и, часто, индикатор работы жестких дисков.

Кнопка Power  предназначена для включения компьютера. При ее нажатии электриче­ский ток подается к основным компонентам внутри системного блока, производится их тестирование и далее - загрузка программ операционной системы в зависимости от того, какая из них установлена на компьютере: UNIX или Windows 9х. В более старых компью­терах эта кнопка размещалась на задней стенке системного корпуса, потом сбоку, однако вот уже лет десять устанавливается на передней панели. Около переключателя обычно расположена надпись типа Power или On и Off. Для того, чтобы выключить компьютер обычно при выходе из операционной системы путем нажатия на конпку Завершение работы из панно Пуск, компьютер автоматически выключается. Однако, в некоторых случаях, например, при зависании системы требуется выключить компьютер принудительно. Для этого нужно нажать кнопку Power и подержать ее нажатой несколько секунд.

Кнопка Reset (в старых компьютерах) служит для перезапуска компьютера. При ее нажатии произво­дится перезагрузка операционной системы, как и при включении компьютера в самом начале работы.

В каких случаях используется эта кнопка? Время от времени происходят сбои сис­темы. Чем более сложная и неотлаженная программа, тем больше в ней ошибок. Со вре­менем, с выходом более современных и соответственно более отлаженных версий количе­ство ошибок уменьшается, но полностью от них избавиться невозможно в силу сложности программ. Существуют даже стандарты, определяющие количество ошибок в больших системах.

Говорят, компьютер «завис», когда система не реагирует на нажатие на клавиши кла­виатуры, либо программа начинает выдавать на экран непонятные символы, либо при на­жатии на одну клавишу происходит действие, свойственное нажатию на другую. В этом случае желательно перезагрузить компьютер. Однако если выключить питание компью­тера, а затем нажать на клавишу Power, включив таким образом компьютер, то все сис­темы испытывают как бы шок. При большом количестве включений и выключений уве­личивается вероятность выхода из строя микросхем (тот же принцип, что и при включе­нии электролампочки). Для этих случаев предусматривается клавиша Reset, которая по­зволяет перезагрузить компьютер без отключения электрического тока.

Если вы все-таки решили выключить и включить компьютер при помощи клавиши Power, то между выключением и включением подождите 40-50 секунд. Таким образом вы удлините срок службы вашей системы. Кроме ошибок в матобеспечении, зависание ком­пьютера может происходить из-за действий программ-вирусов. В этом случае желательно перезагрузиться с системной дискеты.

Не все системные блоки имеют кнопку Reset. В некоторых блоках кнопка Reset может располагаться внутри кнопки Power (неподвижной ее части) или около нее.

Клавиша Turbo в настоящее время практически используется. Если она у вас есть, то лучше всего ее включить (то есть на индикаторе появится большее по значению число или слово High) и больше не трогать. Эта клавиша появилась в компьютере, когда при появлении более быстрых процессоров возникала потребность в уменьшении мощности, чтобы могли работать старые программы. Ныне программы сами определяют производитель­ность компьютера и могут замедлить работу компьютера (в основном это используется в игровых программах), так что клавиша Turbo не используется.

Индикаторы. Как правило, на компьютере они четырех видов.

Индикатор частоты (в старых компьютерах) работы процессора показывает на табло числовое значение час­тоты. Эти значения могут быть численными и текстовыми. Численных значений обычно два, первое - тактовая частота вашего процессора, второе - пониженная частота его ра­боты. Текстовых значений тоже два: High (повышенная) и Low (низкая), что означает ра­боту процессора на нормальной (High) или низкой (Low) частоте. Если ваш компьютер был модифицирован или был куплен в фирме, где компьютер там и был собран, то на ин­дикаторе может быть показано иное значение, чем на самом деле работает процессор. Для того чтобы определить частоту работы процессора, лучше воспользоваться тестовыми программами. При работе с компьютером индикатор ныне практически не используется. На современных компьютерах этот индикатор не используется.

Индикатор обращения к жесткому диску зажигается при выполнении операций ввода/вывода к жесткому диску. Около него может располагаться значок .

Индикатор включения электропитания зажигается при включении компьютера. Около индикатора находится название Power или значок Значок подключения к электросети.

Индикатор Turbo (в старых компьютерах) зажигается при режиме Turbo, то есть повышенной мощности или той, на которую рассчитан центральный процессор. Около него находится надпись Turbo или значок Значок Турбо. При работе в современных компьютерах практически не используется.

Дополнительно, на передней панели или сбоку от нее могут находиться разъемы USB и аудиовход и аудовыход.


Внешние устройства.

Кроме системного блока в состав персонального компьютера входит дисплей (также называется монитором), на кото­рый выводится текстовая и графическая информация. Внешне он напоминает телевизор, что видно из рисунка ранее. Имеется два типа мониторов: цветной и монохромный (черно-белый, уже практически не используется). Основными харак­теристиками являются частота вывода строк на экран (чем она больше, тем лучше для глаз), разрешение, которое может быть 480х640, 600х800, 768х1024 и т. д. (чем больше это значение, тем лучше), размер экрана по диагонали в дюймах (может быть 14, 15, 17, 19 и другие).

Внешний вид монитора


Следующим компонентом является клавиатура (рисунок ниже), с помощью которой вводится текстовая информация и производится управление компьютером с помощью функциональных клавиш. Фактически она очень похожа на пишущую машинку, но имеет дополнительные клавиши и, кроме того, позволяет работать с разными наборами симво­лов, например, с кириллицей (русским) и латинским (английским) набором.

Внешний вид клавиатуры

Внешний вид мышки

Рядом с клавиатурой находится устройство типа мышь, которое позволяет управлять курсором (рисунок справа). Она стала стандартным указательным устройством, используется практически во всех компьютерах и внешне действительно похожа на мышь – небольшая, с длинным хвостиком, то есть кабелем, который подключается к системному блоку. Здесь и далее мы будем для удобства называть это устройство просто мышь или мышка.

Нижняя часть мышки

В нижней части устройства находится шарик (или светодиодное устройство), который позволяет при движении мыши по коврику пере­мещать курсор на экране дисплея. Можно попробовать работать и без коврика, но так как сцепление между ковриком и шариком мыши выше, чем на поверхности стола, то лучше иметь коврик, тем более что стоит он недорого. Мышь имеет две или три кнопки, однако в практической работе используются две из них: левая и правая. В последних моделях мыши вместо третьей кнопки расположено колесико, позволяющее «прокручивать» выво­димый на экране текст.

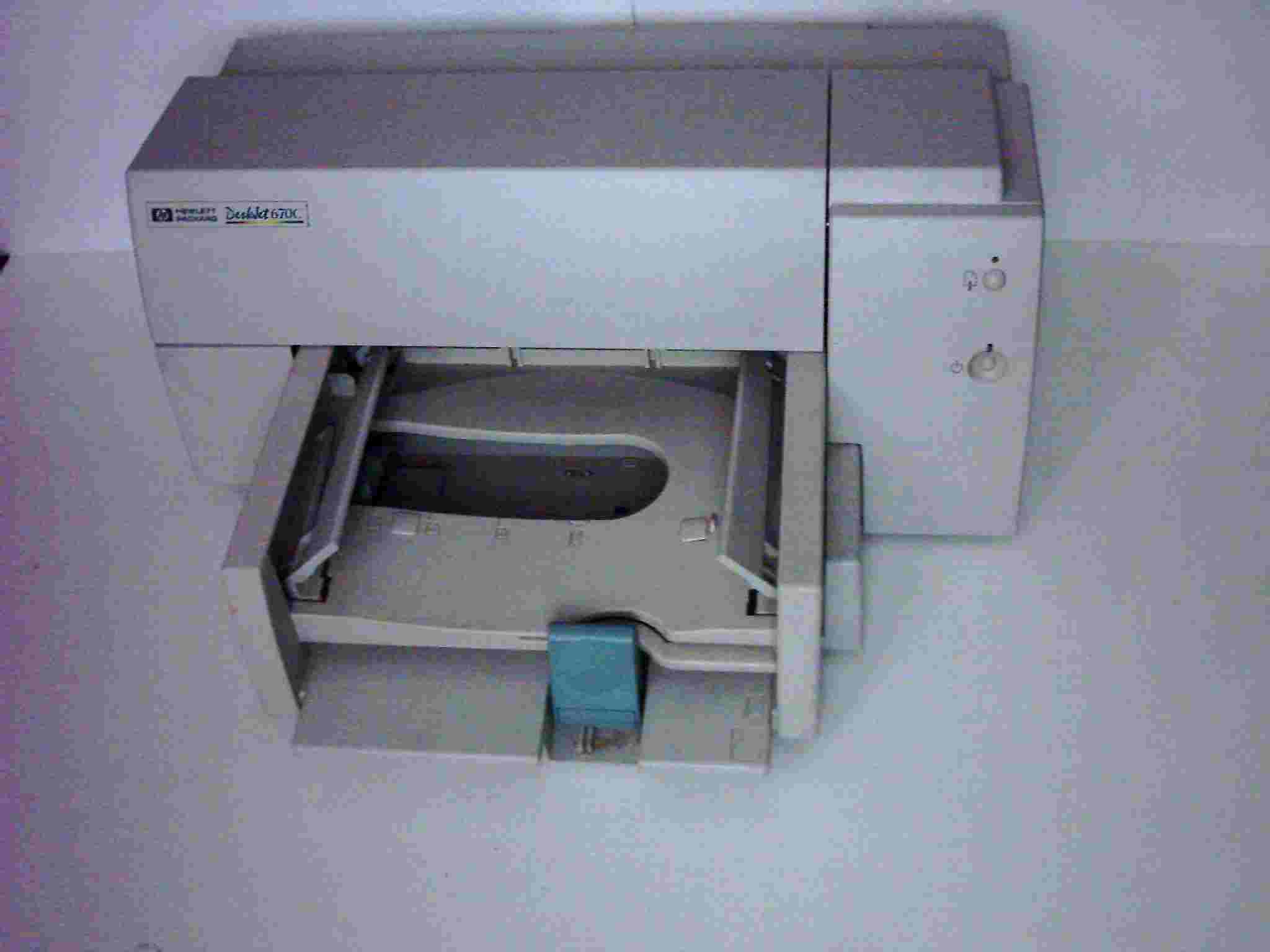

Часто компьютеры имеют устройство вывода информации на бумагу, которое называ­ется принтером. Основными характеристиками принтера являются его вид (игольчатый, струйный, лазерный), размер бумаги, с которой он работает (А4, А3 и т.д.), возможность вывода изображения в цвете, скорость вывода напечатанных листов и т.д.

Внешний вид принтера

Компьютер, который может работать со звуком, имеет колонки для воспроизведения звуковой информации. Как правило, их две для обеспечения стереозвучания. Колонки могут быть встроены дисплей.

Кроме того, дополнительно в комплект персонального компьютера могут быть вклю­чены другие внешние устройства – сканер (рисунок ниже), плоттер, джойстик, внешний жесткий диск и др. Однако указанная комплектация является базовой, достаточной для выполнения стандартных наборов программ, называемых пакетами, как например, Microsoft Office и решать некоторые прикладные задачи, в частности, Мультимедиа – работу со звуком и изображением.

Внешний вид сканера


Компьютер имеет средства ввода, вывода, обработки информации и устройство, управляющее работой компонентов компьютера. К типовым устройствам ввода информа­ции относятся клавиатура, с которой вводятся символы и подаются команды для функ­ционирования компьютера, мышь, сканер, микрофон, цифровые видеокамера и фотока­мера и другие. К типовым устройствам вывода информации относят дисплей, на экран которого выводится визуальная информация, принтер, звуковые колонки и пр.

Имеются также устройства ввода/вывода, которые не только вводят информацию, но и выводят ее: накопители на гибких дисках, накопители на CD и DVD- дисках, жесткие диски, магнитофоны (или правильнее – стримеры), модемы и пр.

    Далее рассмотрим как разобрать и собрать персональный компьютер.
