Урок 5. Процессор и кулер.

Центральный процессор. Важнейший элемент компьютера – центральный процессор, где производятся все необходимые вычисления и откуда поступают команды для управления компьютером.

Первые процессоры впаивались в материнскую плату. В дальнейшем с целью возможной быстрой замены процессоров были разработаны специальные разъемы, в которые можно было бы быстро установить необходимый процессор. Разъем - сокет (Soket), в который вставляются микросхемы процессора, которые находятся на всей поверхности разъема и слот (Slot), у которого контакты расположены по периметру либо на одной линии.

Перед заменой процессора вначале следует узнать тип сокета (разъем), расположенный на материнской плате, что можно выяснить из инструкции к ней, либо из информации в Интернете, предоставляемой фирмами-производителями.

Для установки процессора необходимо отключить компьютер от внешнего электропитания, отсоединить провода, подведенные к компьютеру и открутив винты крепления, снять защитный кожух корпуса системного блока. Затем требуется снять с себя статическое электричество, коснувшись неокрашенной части заземления, к примеру, батареи центрального отопления.

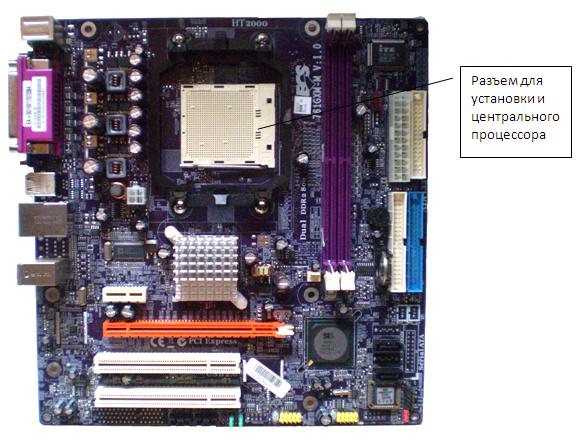

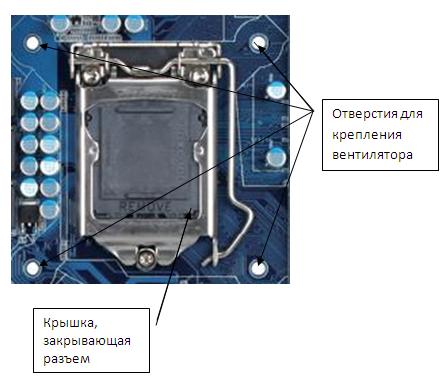

На современных платах вокруг разъема для центрального процессора находится четыре отверстия для установки вентилятора поверх процессора, как это показано на рисунке ниже. На современных разъемах имеется крышка, которая предохраняет контакты, как это показано на том же рисунке (на ней имеется надпись Remove-убрать).

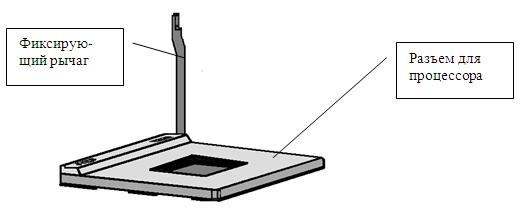

На рисунке выше показан разъем для центрального процессора. Для того, чтобы вставить процессор, нужно сначала перевести фиксирующий рычаг в вертикальное положение. На современных компьютерах после этого нужно убрать крышки. При этом ни в коем случае не трогайте контакты как на процессоре, так и на разъеме, так как может на них попасть жир с рук и контакт не будет работать.

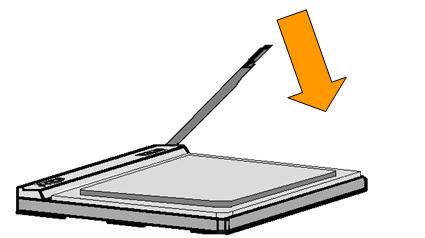

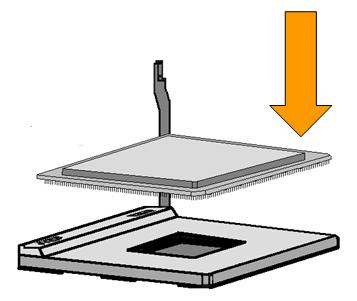

На рисунке выше показана вставка центрального процессора в разъем и на рисунке ниже фиксация центрального процессора при помощи зажима.

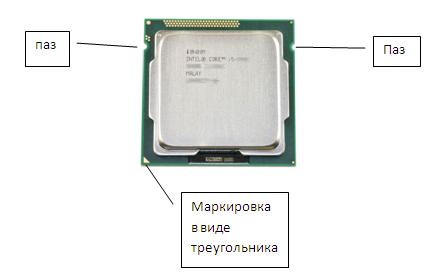

Процессор устанавливается в гнездо на основании скошенных углов (в современных и пазов). Если процессор имеет керамический PGA-корпус, то срезанный угол корпуса должен быть напротив фиксирующего рычага, а если корпус пластиковый, такой угол помечен изображением треугольника. Кроме того, на одном угле (или двух углах) процессора может отсутствовать штырь, соответственно на разъеме в этом месте будет отсутствовать отверстие.

Когда процессор будет правильно уложен в разъем, опустите рычаг и зафиксируйте его. Положите процессор в разъем таким образом, чтобы он был параллельно расположен по сравнению с разъемом и ни один угол не выступал по сравнению с другими. При этом не прилагайте чрезмерных усилий. При наличии на материнской плате стабилизатора напряжения (VRM), присоедините к нему провода (для старых).

Кулером называется устройство для охлаждения тех блоков, которые подвержены перегреву – прежде всего, центрального процессора. Как правило, на процессор устанавливают радиатор и на него вентилятор. Необходимо выбрать эти два устройства таким образом, чтобы они обеспечивали достаточный отвод тепла, в противном случае, центральный процессор может сгореть. Имеется несколько вариантов установки кулера:

- радиатор, поверх которого уже установлен вентилятор;

- радиатор и поверх него вентилятор;

- только вентилятор (очень редко только радиатор).

Перед установкой радиатора необходимо на верхнюю часть центрального процессора нанести специальную теплопроводящую пасту (некоторые модели устанавливаются без токопроводящей пасты, поэтому сначала нужно уточнить, нужна ли она для вашей модели). Кроме того, некоторые модели современных процессоров устанавливаются без радиатора, то есть вентилятор устанавливается поверх процессора. Если переустанавливается радиатор, то предыдущую токопроводящую пасту снимают и намазывают новую, не используя старой. Эта паста продается во многих компьютерных магазинах и в тюбике ее достаточно для установки нескольких процессоров. Паста должна покрывать всю поверхность крышки центрального процессора.

Разные процессоры вставляются в разъемы примерно одинаково, приведем еще пример, как вставить процессор Pentium IV, так как он немного отличается от других.

Далее рассмотрим установку процессора компании Intel – Pentium IV (478 контактов).

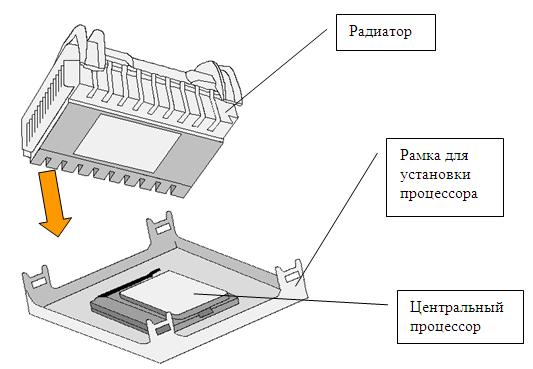

Вместе с материнской платой может поставляться рамка для установки процессора (смотри рисунок ниже).

Для этого сначала удалите белые защелки из фиксаторов (см. рис. ниже, защелки (серые) и фиксаторы (черные)).

Затем установите рамку при помощи защелок на материнскую плату и вставьте защелки в фиксаторы. Далее несильно потяните рамку вверх и в стороны для того, чтобы убедиться, что рамка прочно стоит на плате.

Установите радиатор на процессор, как это показано на рисунке выше. Затем несильно нажмите по четырем краям радиатора, чтобы он вошел в пазы крышки.

Далее нужно опустить зажимы. Зажимы опускаются по очереди, одной рукой нужно опускать зажим, а другой придерживать противоположную часть радиатора.

После установки радиатора, подключите провод вентилятор в соответствующий разъем на материнской плате.

Вентилятор отдельно также просто устанавливается, либо при помощи зажимов, принципы которых показаны ранее, либо при помощи 4х винтов, которые крепятся в отверстия на материнской плате.

Установка процессора Pentium IV (423 контактов) аналогична вышеуказанному, за исключением установки зажимов. Рамка для установки радиатора может состоять из двух механизмов крепления, которые должны будут обхватывать радиатор. Установите их на материнской плате вокруг механизма крепления центрального процессора, используя винты. Сами механизмы крепления (2 штуки), зажимы (2 штуки) и винты (4 штуки) должны придаваться к комплекту материнской платы. Установка радиатора на центральный процессор аналогична описанному ранее. После установки радиатора, закрепите его при помощи двух зажимов, для чего установите зажим к внешнему выступу механизма крепления и прижимая один конец зажима, надавите на другой, чтобы его защелкнуть.

Не забудьте перед установкой нанести теплопроводящую пасту на процессор (если она нужна), а после установки подключить провод вентилятора в соответствующий разъем на материнской плате.

Установка процессора AMD аналогична установке процессора Pentium IV (см. выше). Однако имеются некоторые отличия. Прежде всего отметим, что теплорадиатор может быть покрыт специальным токопроводящим составом. Для того, чтобы этот состав не был поврежден, нижняя часть теплорадиатора может быть покрыта либо крышкой, либо липкой лентой, которые нужно снять непосредственно перед установкой радиатора. Тогда дополнительно покрывать теплопроводящей пастой не нужно. Об этом нужно прочитать в инструкции к радиатору, либо узнать у продавца. При повторной установке радиатора, нужно очистить его поверхность и поверхность центрального процессора и нанести токопроводящую пасту на верхнюю часть центрального процессора.

При установке радиатора, не давите на него рукой, так как микросхема процессора может треснуть. Посмотрите, чтобы радиатор находился на микросхеме, а не на разъеме и был выровнен. Для того, чтобы закрепить радиатор, нужно одеть зажим на пластмассовый язычок. Для этого сначала установите зажим на одной стороне теплорадиатора, затем укрепите зажим на другой стороне. Для укрепления второго зажима может потребоваться отвертка. При этом будьте осторожны, так как отвертка может соскользнуть и повредить токопроводящие линии на материнской плате.

На рисунке выше показано крепление радиатора (вид сбоку).

Снятие центрального процессора проводится в обратном порядке. Для того, чтобы ослабить сцепление радиатора с микросхемой процессора, попробуйте повертеть радиатор.

При повторной установке центрального процессора, не забудьте очистить нижнюю поверхность радиатора и верхнюю поверхность центрального процессора от пасты, а затем нанести новую токопроводящую пасту на процессор.

Для того чтобы снять радиатор процессора Pentium IV (478 контактов), нужно отвертку установить между радиатором и зажимом и отодвинуть ножку зажима, как показано на рисунке ниже.

Несколько замечаний. Процессор Pentium IV для материнской платы с форм-фактором АТХ требует источник питания – АТХ12V, который имеет дополнительный четырехконтактный разъем на 12 Вольт для подключения к материнской плате. Также для набора микросхем материнской платы может потребоваться дополнительный шестиконтактный разъем для питания на 3,3 и 5 вольт. Если такие разъемы в блоке питания отсутствуют, то источник питания имеет тип АТХ. Для материнских платы с форм-фактором microATX требуются блок питания ATX12V или SFX12V.

Перед установкой убедитесь, что материнская плата поддерживает данный тип процессора из инструкции к материнской платы или из сайта компании-изготовителя. BIOS материнской платы может не распознать последние версии центрального процессора. В этом случае его необходимо обновить, обратившись на сайт компании-производителя BIOS или компании-производителя материнской платы.

В комплект поставки центрального процессора может входить радиатор с вентилятором. Если приходится покупать радиатор и вентилятор отдельно, то нужно учитывать, что эти устройства должны отводить достаточное количество тепла, иначе процессор может сгореть. Поэтому уточните соответствуют ли они типу процессора.

Процессор Pentium IV продается вместе с наклейкой, которая придается отдельно. Это сделано потому, что радиатор заслоняет верхнюю часть микросхемы процессора и поэтому рекомендуется наклейку прикрепить к стенке системного блока.

Для достижения более производительной работы процессора Pentium IV желательно установить драйверы. Более того, желательно эти драйверы установить сразу после установки системы Windows, с тем, чтобы драйверы других подсистем были оптимизированы на работу с данным процессором. Кроме того, желательно иметь библиотеку DirectX версии не ниже 8, а Open GL версии не ниже 1.2. Отметим, что при наличии старых библиотек и отсутствии драйверов, процессор будет работать, но не полную свою мощность.

Pentium IV имеет встроенную технологию Hyper-Threading, которая позволяет параллельно выполнять инструкции в параллельных процессоров одновременно, что ускоряет работу компьютера. Для того, чтобы эффективно воспользоваться этой технологией, нужно либо работать в системе Windows ХР (SP1 и выше), либо в более старых версиях операционных систем (например, Windows 98, Windows 2000) нужно обновить драйверы BIOS с тем, чтобы они поддерживали технологию Hyper-Threading. После обновления драйвера, нужно в BIOS включить (Enable) соответствующий переключатель (Hyper-Threading Technology). Если в компьютере работает технология Hyper-Threading, в окне Пуск →Панель управления →Система →Оборудование →Диспетчер устройств →Процессоры (2) под названием Процессор появятся две записи о наличии двух центральных процессоров.

Не включайте компьютер, когда вентилятор не подключен или радиатор не укреплен при помощи защелок, так как в этом случае центральный процессор может выйти из строя.
