Урок 9. Накопитель на гибких дисках.

Накопитель на гибких дисках (по-другому называемый флоппи – дисководом) предназначен для записи и чтения данных с дискет. Свое название этот накопитель обязан использованию в качества средства хранения данных гибких ферромагнитных дисков, вращающихся с постоянной скоростью (300 оборотов в минуту для форм-фактора 3,5 дюйма). В персональных компьютерах в свое время широко использовались два основных вида накопителей - 5¼ дюйма и позднее 3½ дюйма, однако имели ряд недостатков – имели низкий объем хранимой информации (максимально для сверхвысокой плотности дисков – 2,88 Мб), возможность размагничивания от внешних источников излучения, не герметичность корпуса, хрупкость пластикового корпуса, не надежность металлической шторки для доступа считывающей головки к вращающемуся диску и т.д. Потому после начала массового производства с конца 1990 годов новых видов носителей информации (прежде всего оптических дисков CD и DVD, флэш накопителей большой емкости) флоппи – дисководы стали все реже устанавливаться в персональные компьютеры, в современных компьютерах практически нет даже разъемов для таких устройств.

Передней панелью накопитель выходит на лицевую поверхность системного блока (рисунок ниже).

Передняя панель накопителя для гибких дисков

Замена флоппи-дисковода производится следующим образом. Вначале отключите внешнее электропитание компьютера и отсоедините все провода, подключенные к системному блоку. Снимите боковые поверхности системного блока. Отсоедините провода от имеющегося флоппи-дисковода – информационного и электропитания. Открутите винты крепления дисковода и положите их в надежное место, например, в коробочку от фотопленки или чистую после хранения пищевых продуктов - йогуртов или других молочных продуктов. Выньте флоппи-дисковод через лицевую панель системного блока. Возьмите новый дисковод и вставьте в системный блок в то же место. Заверните винты крепления к шасси системного блока. Подключите те же провода к аналогичным разъемам нового устройства. Соберите системный блок и подключите необходимые провода к компьютеру. Включите компьютер и если установленная операционная система Windows, начиная с версии 98, то компьютер сам определит новое устройство. С помощью мастера установки произведите необходимые настройки. Проверьте работоспособность нового флоппи-дисковода, вставив в устройство ранее записанную дискету.

Если флоппи-дисковод устанавливается впервые, то производимые действия аналогичны указанным выше. Однако обратите внимание на следующее:

1. Перед установкой удалите пластиковую панель на передней поверхности системного блока, закрывающую отсек для флоппи-дисковода.

2. После того, как дисковод вставлен в отсек системного блока выровняйте его по лицевой стороне компьютера и винтами крепления зафиксируйте на шасси системного блока.

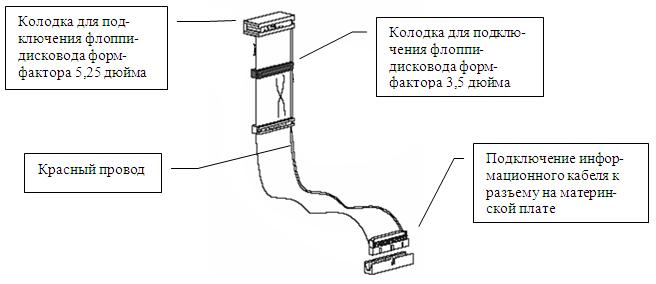

Информационный шнур для подлкючения накопителя гибких дисков

Информационный кабель может иметь различное число колодок (рисунок выше). Все провода содержат колодку для подключения к материнской плате, в некоторых случаях их может быть несколько. Если колодка одна, то она предназначена для подключения накопителя для гибких дисков размером 3,5 дюймов к устройству А:. Если имеются две колодки, то одна предназначена для накопителя гибких дисков размера 3,5 дюймов устройства А:, а второй для 3,5 дюймов В:. Если имеется четыре колодки (в старых видах компьютеров), то два из них предназначены для накопителя размером 3,5 дюймов (А: и В:), а два для накопителя размером 5 ¼ дюймов (А: и В:). Дисководы 5 ¼ дюймов давно не используются в работе компьютеров, даже сами гибкие диски этого размера не увидишь в продаже. Поэтому о данных видах дисков в литературе уже почти не упоминают. Отметим, что колодка для накопителя гибких дисков размером 3,5 дюймов и 5 ¼ дюйма отличаются по размерам и вставить не ту колодку в разъем накопителя нельзя. Кроме того, самая дальняя колодка от той, которая присоединяется к материнской плате, имеет адрес устройства А:, а ближе к ней В:. Отметим, что некоторые BIOS позволяют изменить адресацию накопителя с А: на В: и наоборот.

На материнской плате (рисунок ниже) имеется разъем для подключения кабеля накопителя гибких дисков. Данный разъем находится обычно рядом с разъемами для подключения жестких дисков, имеет свой специфический размер и подключить в другой разъем нельзя.

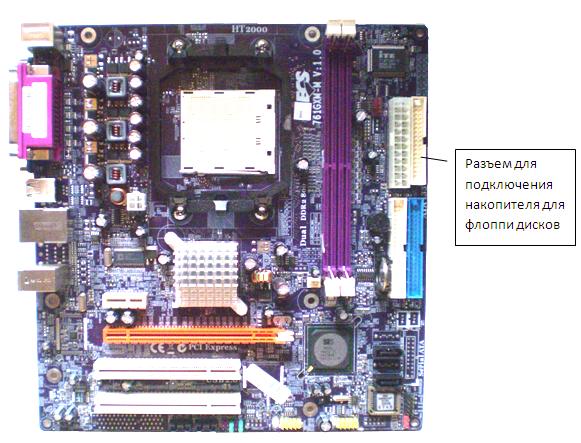

Разъем на материнской платы для подключения накопителя гибких дисков

При подключении провода к накопителю, нужно помнить, что та сторона информационного кабеля, на которой расположен красный провод, должна располагаться рядом с разъемом электропитания.

4. Подключите электрический кабель, идущий от блока питания. В пучке проводов от блока питания их несколько – выберите ближайший к флоппи-дисководу.

5. Соберите системный блок и подключите необходимые провода. Включите компьютер. Операционная система Windows 9х, сама определит наличие устройства. Проведите нужные настройки в Мастере установки.

6. Вставьте дискету с записью в дисковод и проверьте работоспособность устройства. Если дисковод не работает, то проверьте BIOS, может быть в нем накопитель гибких дисков отключен.
